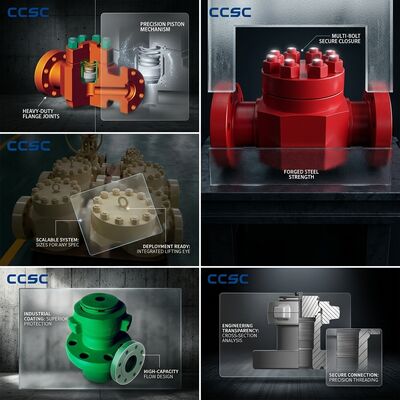

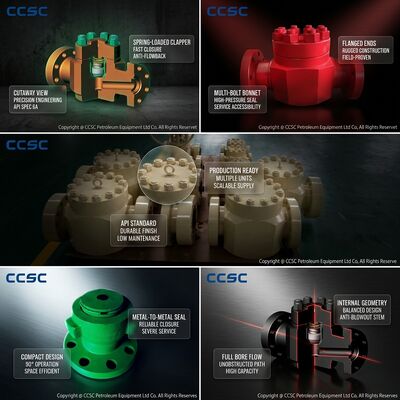

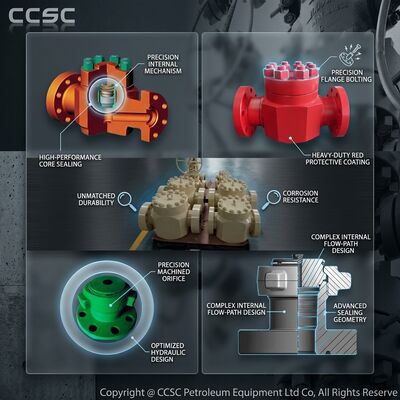

Hammer Union Inline Check Valve API 6A Fig1502 Conexão final 15000psi Aço forjado para operações de fracturação

A válvula de controlo em linha Hammer Union com as ligações finais da Fig. 1502 é projetada especialmente para as exigências de alta intensidade de fracturação hidráulica, cimento,e operações de ensaio de poços em que a implantação rápida, a prevenção absoluta do refluxo e a reconfiguração frequente definem o ambiente de funcionamento.e manuseio assistido por guindaste para cada ciclo de ligação e desconexão, o projeto da união do martelo permite a maquiagem e a ruptura sem ferramentas usando chaves de martelo padrão, reduzindo o tempo de equipamento para uma distribuição completa de bombeamento de alta pressão de horas para minutos.Esta válvula de retenção com certificação API 6A possui um corpo de aço forjado de liga,000psi de pressão de trabalho contínua, um mecanismo de fechamento da aba de moagem assistido por mola que impede o fluxo inverso em milissegundos após a desligação da bomba,e uma configuração de capô de entrada superior que permite o serviço completo dos componentes internos sem remover o corpo da válvula da rede de tubulação da união do marteloAs conexões de ponta da união de martelo da Fig. 1502 nas portas de entrada e saída utilizam a porca de asa padrão da indústria e o desenho do fio Acme com vedações de lábio substituíveis,fornecendo uma vedação de pressão auto-energética de metal a metal que aumenta a eficácia à medida que a pressão do sistema aumenta, uma vantagem de segurança fundamental nas operações de fracturação a ultra-alta pressão, onde a integridade da ligação tem um impacto directo na protecção do pessoal e na contenção ambiental.

• Fig. 1502 Conexões rápidas da Hammer Union:As conexões de ponta da união de martelo padrão da indústria com fixações de porcas de asa e vedações de união substituíveis permitem uma maquiagem rápida, testes de pressão e ruptura sem parafusos de flange, soldagem,ou equipamento de binário especializado, reduzindo drasticamente o tempo não produtivo durante a instalação e a instalação da plataforma de fracturação.
• Corpo de alta pressão de aço forjado:A construção da carroceria forjada de uma peça a partir de aço ligado desgaseado a vácuo elimina a porosidade, inclusões e inconsistências estruturais inerentes aos corpos das válvulas fundidas,fornecendo a integridade metalúrgica essencial para o serviço de pressão cíclica a 15,000 psi com taxas de bombeamento típicas superiores a 100 barris por minuto.
• Resposta de fechamento do flapper em milissegundos:O flapper com mola de torção começa a fechar, o fluxo para a frente cessa instantaneamente ou as tentativas de reversão, atingindo o contacto total do banco metal-metal em aproximadamente 50 milissegundos,evitando efetivamente os danos do martelo de água e rotação inversa que destrói bombas centrífugas desprotegidas e terminações de fluido da bomba de deslocamento positivo.
• Intercâmbio completo com desenhos OEM:Projetado para dimensões de envelope idênticas, pressões nominais e especificações de ligação final como modelos de válvulas de retenção de união de martelo OEM líderes,que permitam a substituição directa sem modificações de tubulações, bobinas de adaptadores ou requalificação de conjuntos de linhas de fluxo de alta pressão existentes.
• Acesso ao serviço de entrada superior:A remoção do segmento superior do capô de retenção e tampa do corpo fornece acesso completo ao conjunto de flapper, mecanismo de dobradiça, anel do assento, e todas as superfícies de vedação internas para inspeção, limpeza,e substituição de componentes enquanto o corpo da válvula permanece firmemente ligado ao sistema de tubulação da união do martelo.
• Projeto do percurso de fluxo resistente a propulsores:A trajetória de fluxo de conduito completo com contornos internos suaves elimina os bolsos, ranhuras e zonas de estagnação onde se acumulam areia de fracturação e proppant cerâmico,prevenção da acumulação que causa interferências no assento da aba e vazamento da válvula de retenção em projetos convencionais.
• Marcação da instalação de direção universal:Uma seta de direção de fluxo elevada forjada integralmente no corpo da válvula fornece uma orientação de instalação permanente e à prova de adulteração visível em todas as condições de iluminação e não afetada por tintas, revestimentos,corrosão, ou abrasão da superfície durante anos de serviço de campo.

A válvula de retenção em linha Hammer Union com ligações da figura 1502 é o dispositivo padrão de prevenção de retrocesso para a indústria mundial de serviços de bombeamento de alta pressão,implantado sempre que múltiplas bombas de alta potência descarregarem num colector comum e a integridade do isolamento da bomba não for negociávelOs cenários de implantação primários incluem operações de fracturação hidráulica, em que as frotas de 2.500 a 5.500 navios são utilizadas.000 cavalos de potência funcionam em paralelo contra pressões de ruptura da formação superiores a 10,000psi, with each pump protected by a dedicated check valve at its discharge connection to the frac manifold to prevent catastrophic reverse flow if a pump fluid end fails or a power end seizes during the high-pressure stimulation treatment. Additional critical applications include cementing unit high-pressure discharge lines where backflow of cement slurry into the pump would result in solidified cement within the fluid end requiring complete pump disassembly, equipamento de ensaio de poços de superfície em que os hidrocarbonetos produzidos sob pressão de formação devem ser positivamente impedidos de fluir de volta para o separador de ensaio e o sistema de chama,e isolamento de pressão de tubulação de bobinas onde as válvulas de retenção no conjunto de buracos de fundo impedem que os fluidos do poço entrem na bobina sob condições de pressão inversa. The hammer union design is specifically valued in mobile pumping service operations where equipment is continuously transported between well locations and the speed and simplicity of hammer union make-up versus flanged connections directly impacts the number of fracturing stages that can be completed per day, um dos principais motores económicos dos programas de desenvolvimento de recursos não convencionais.

Each Hammer Union Inline Check Valve is manufactured under an ISO 9001 certified quality management system and subjected to a comprehensive pressure testing and inspection program exceeding minimum API 6A requirementsOs ensaios incluem ensaios de pressão hidrostática da concha a 22,500 psi com critérios de aceitação de vazamento zero,Ensaios de vazamento do banco de gás tanto a baixa pressão como a pressão diferencial nominal total, utilizando um meio de ensaio de azoto, e verificação do ciclo funcional através de dez ciclos completos de abertura e fechamento com reexame de vazamento do assento.Os perfis dos fios e dos fios são verificados com anéis calibrados e gauges de enchufeAs superfícies externas são revestidas por uma camada protetora de fosfato com uma película de óleo anti-ferrugem.e tampões de furo antes da colocação em caixasA embalagem para exportação utiliza caixas de madeira compensada de trabalho pesado certificadas ISPM 15 com inserções de espuma de polietileno moldadas sob medida e embalagens de desicante industrial.O pacote completo de documentação inclui certificados de ensaio de materiais com análise química completa e relatórios de propriedades mecânicas, falsificação de certificações com rastreabilidade de lotes de calor, registos de exames não destrutivos, incluindo relatórios de inspecção de partículas ultrasónicas e magnéticas,Quadros de ensaio hidrostático e de ensaio de gás com registo eletrónico de dados, certificados de monograma API 6A e especificações detalhadas do binário de instalação para ligações de união de martelo.LTD é dedicada a fornecer válvulas de verificação de união de martelo que fornecem consistente, proteção confiável contra o retrocesso nas aplicações de bombeamento de alta pressão mais exigentes na indústria mundial de serviços de campos petrolíferos.
