Válvula de Retenção de Alta Pressão Estilo Flapper API 6A 15000psi Corpo Forjado Design de Acesso Interno para Perfuração

The Flapper Style High Pressure Check Valve represents a critical safety component in drilling manifold and well control systems where instantaneous backflow prevention can mean the difference between controlled operations and catastrophic equipment failureEsta válvula de retenção com certificação API 6A utiliza um mecanismo de fechamento de laterais assistido por mola que reage à cessação ou reversão do fluxo em milissegundos,batendo a aba contra o anel do assento de máquina de precisão antes do fluxo reverso pode desenvolver velocidade prejudicial ou aumentos de pressão- concebido para funcionamento contínuo a uma pressão de trabalho de 15 000 psi, com verificação de ensaio hidrostático a 22 500 psi,Esta válvula é construída a partir de aço ligado forjado, selecionado pela sua combinação excepcional de resistência ao rendimento., resistência à fractura e resistência à fissura por esforço de sulfeto em ambientes de serviço ácidos conformes com a NACE MR0175.A configuração superior do corpo de entrada permite a inspeção interna completa e a substituição de componentes, incluindo a placa de flapper, conjunto de pinos de dobradiça, anel de assento e todos os elementos de vedação através da abertura superior do capô, enquanto o corpo da válvula permanece rigidamente ligado ao sistema de tubulações através de ligações de união de martelo da Fig. 1502,uma filosofia de design que transforma o que seria de outra forma uma operação de manutenção de várias horas num procedimento medido em minutos.

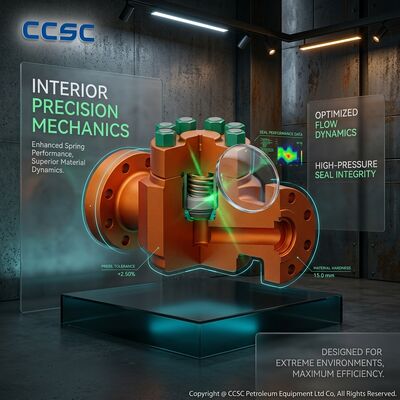

• Fechamento do flapper com assistência de mola:O mecanismo de flapper com mola de torção fornece uma força de vedação positiva independente da pressão do fluido,assegurar um fechamento fiável mesmo a pressões diferenciais próximas de zero, quando os modelos de flapper exclusivamente por gravidade não se posicionarem adequadamente contra a superfície de vedação.

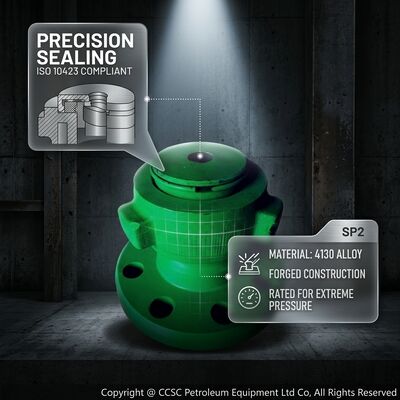

• Corpo e capô de aço forjado:Fabricado a partir de aço forjado de liga de qualidade superior com documentação completa de tratamento térmico e teste de impacto Charpy a temperatura mínima de projeto,fornecer a integridade estrutural exigida pelas condições de serviço dos colectores de perfuração a alta pressão.
• Intercambiável com FMC Weco Design:concebido como um intercâmbio direto de dimensões e desempenho com modelos de válvula de retenção de flapper OEM estabelecidos,que permitam a integração perfeita nos sistemas de tubulação de união de martelo existentes sem bobinas de adaptador ou modificações de campo.

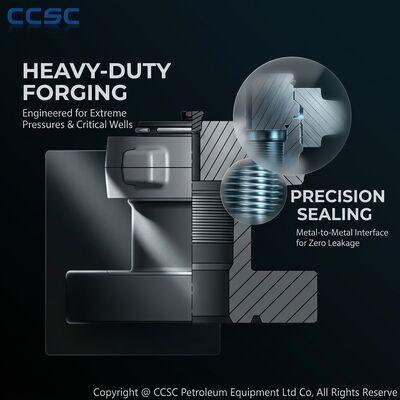

• Contacto do assento entre metais:A interface de vedação flapper-seat utiliza superfícies metálicas de precisão revestidas que mantêm a integridade a temperaturas elevadas onde as vedações elastoméricas se degradariam,com inserções opcionais de assento macio disponíveis para aplicações que exijam fechamento à prova de bolhas a baixas pressões diferenciais.
• Marcação da seta de fluxo integral:Uma seta direcional levantada lançada diretamente na forja do corpo da válvula fornece orientação de instalação permanente e inequívoca que não pode ser removida, pintada,ou de leitura errada em condições de campo com visibilidade limitada.
• Percurso de fluxo de porta completa:O diâmetro da passagem de fluxo interno corresponde ao furo do tubo de ligação em todo o corpo da válvula, eliminando restrições de fluxo, geração de turbulência,e zonas de velocidade propensas à erosão que aceleram o desgaste dos componentes no serviço de fluidos abrasivos.
• Componentes internos substituíveis em campo:Todos os componentes de desgaste, incluindo o conjunto das abafias, o anel do banco, a bisagra, o pivô de retenção e os anéis O de vedação, são concebidos como elementos que podem ser substituídos individualmente,Fornecidos como conjuntos de peças sobressalentes para reparação rápida em campo, sem ferramentas especializadas.

A válvula de verificação de alta pressão Flapper Style é estrategicamente implantada em todo o espectro de bombeamento de campos petrolíferos de alta pressão e operações de controle de poços. Primary application scenarios include drilling manifold discharge lines where multiple mud pumps discharge into a common standpipe manifold and a single pump shutdown must instantly isolate the idle pump from the pressurized common header to prevent reverse rotation damage, unidades de cementação linhas de descarga de alta pressão que garantem que a lama de cimento flui exclusivamente na direção da frente durante as operações de cementação primária, cementação por compressão e cementação por enchufe,Sistemas de colectores de estrangulamento e eliminação em plataformas de perfuração, em que as válvulas de retenção na linha de eliminação impedem o fluxo descontrolado de fluido de formação através do circuito de eliminação durante os eventos de controlo de poços,e bombas de estimulação de poços de alta pressão durante operações de fracturação hidráulica e acidificaçãoO mecanismo de estilo flapper é particularmente adequado para aplicações que envolvam fluidos com sólidos em suspensão ou proplantes,Como o movimento de abertura rotacional da aba e o caminho de fluxo de porta completa minimizam as fendas e as zonas mortas onde as partículas podem se acumular e interferir no assento da válvula, um modo de falha comum em válvulas de retenção de tipo esferográfica e de tipo elevador expostas a fluidos de fratura carregados de proppantes.Protecção contra retrocesso do sistema de sinalização, e produziu aplicações de descarga de bombas de reinjecção de água em que o controlo de fluxo unidirecional fiável apoia directamente os objectivos de conformidade ambiental e segurança operacional.

Cada válvula de controlo de alta pressão Flapper é submetida a um rigoroso programa de verificação da qualidade que excede os requisitos mínimos de inspecção da API 6A.Cada válvula é submetida a um ensaio de integridade hidrostática da concha a 1.5 vezes a pressão de trabalho nominal, ensaio do banco de gás a baixa pressão para confirmar a vedação da aba para o banco a um diferencial próximo de zero, ensaio do banco de gás a alta pressão a um diferencial nominal completo,e verificação de ciclos funcionais para confirmar o funcionamento constante das flappers em dez ciclos completos de abertura e fechamentoAs superfícies externas são protegidas com um revestimento conservante inibidor da corrosão e todas as superfícies roscadas e de vedação recebem tampas e tampões de protecção.Embalagens de exportação utilizam caixas de compensado fumigado certificadas ISPM 15 com inserções de espuma cortadas sob medidaA cada remessa acompanha-se uma documentação completa, incluindo relatórios de ensaio de materiais com total rastreabilidade das propriedades químicas e mecânicas,Certificação de falsificação, registos de tratamento térmico, relatórios de exames não destrutivos, gráficos de ensaios hidrostáticos e de gases e certificados de conformidade do produto com a API 6A.A LTD está empenhada na fabricação de válvulas de retenção que fornecem proteção contra retrocesso confiável nas aplicações de bombeamento e controle de poços de petróleo de alta pressão mais exigentes em todo o mundo.
