Válvula de Retenção em Linha de Aço Forjado Tipo União Martelo API 6A 15000psi Design de Acesso Interno para Campo Petrolífero

A Válvula de Retenção em Linha de Aço Forjado com Entrada Superior é um dispositivo de prevenção de refluxo premium projetado especificamente para serviço em campos de petróleo de alta pressão, onde a integridade do sistema e o acesso rápido para manutenção são requisitos operacionais críticos. Ao contrário das válvulas de retenção convencionais de entrada lateral ou tipo wafer que exigem remoção completa da tubulação para inspeção ou reparo interno, o design de entrada superior permite acesso total a todos os componentes internos, incluindo a aleta, anel de sede, pino de articulação e superfícies de vedação através da abertura do capô superior sem perturbar as soldas do corpo da válvula ou as conexões de união de martelo. Fabricada em aço liga forjado de alta resistência em total conformidade com as especificações API 6A, esta válvula de retenção é classificada para pressões de trabalho de até 15.000 psi e é amplamente utilizada em sistemas de manifold de fraturamento, linhas de cimentação, pacotes de teste de poço e linhas de descarga de bombeamento de alta pressão onde a prevenção confiável de refluxo impacta diretamente a segurança do pessoal e a proteção do equipamento. A construção forjada fornece uniformidade superior da estrutura de grãos, tenacidade ao impacto e resistência à fadiga induzida pela pressão em comparação com alternativas fundidas, tornando esta válvula a escolha definitiva para serviço cíclico de alta pressão em operações de upstream de petróleo e gás.

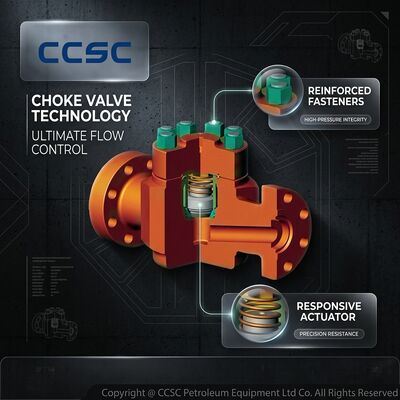

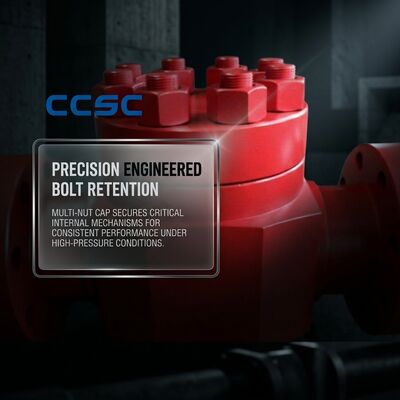

• Design de Manutenção em Linha com Entrada Superior: Todos os componentes internos, incluindo o conjunto da aleta, anel de sede, mecanismo de articulação e elementos de vedação, podem ser acessados, inspecionados e substituídos através da abertura do capô superior sem cortar o corpo da válvula da tubulação, reduzindo drasticamente o tempo de inatividade de manutenção em locais remotos de campo.

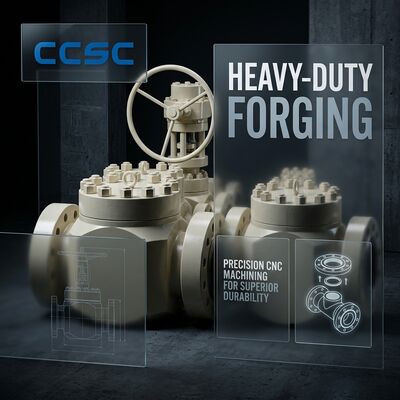

• Construção em Aço Liga Forjado: O corpo da válvula, o capô e todos os componentes que contêm pressão são fabricados em aço liga forjado com rastreabilidade completa do material, proporcionando propriedades mecânicas excepcionais, incluindo altos valores de impacto Charpy e resistência à fissuração induzida por hidrogênio em ambientes de serviço com H2S.
• Mecanismo de Aleta de Fechamento Rápido: O design da aleta assistida por mola atinge vedação positiva em milissegundos após a reversão ou cessação do fluxo, prevenindo efeitos de golpe de aríete e protegendo bombas, compressores e equipamentos rotativos a montante contra danos por fluxo reverso.
• Conexões de Extremidade de União de Martelo Fig1502: Conexões de união de martelo padrão em ambas as entradas e saídas permitem montagem e desmontagem rápidas sem soldagem ou tensionamento de parafusos de flange, ideais para linhas de fluxo temporárias, conjuntos de fraturamento e operações de teste de poço que exigem reconfiguração frequente.
• Certificado API 6A com Conformidade NACE: Fabricado e testado de acordo com os requisitos da API 6A 21ª Edição, com materiais opcionais em conformidade com NACE MR0175 / ISO 15156 disponíveis para aplicações de serviço com H2S.
• Indicação Clara da Direção do Fluxo: Uma seta direcional permanentemente fundida na parte externa do corpo da válvula fornece orientação inequívoca de instalação, eliminando o risco de instalação reversa que tornaria a função de retenção inoperante.
• Design Robusto de Articulação e Pivô: O pino de articulação e o conjunto de pivô superdimensionados são endurecidos e usinados com precisão para suportar a carga de impacto repetitiva e a vibração características do serviço de descarga de bombas alternativas de alta pressão.

A Válvula de Retenção em Linha de Aço Forjado com Entrada Superior é projetada especificamente para aplicações de linhas de fluxo de alta pressão onde o acesso rápido para manutenção e a prevenção absoluta de refluxo são obrigatórios. Os ambientes de implantação primária incluem linhas de descarga de manifold de fraturamento hidráulico onde várias bombas de alta pressão operam em paralelo e a falha ou parada de uma única bomba não deve permitir o fluxo reverso do coletor de descarga comum, linhas de descarga de alta pressão de unidade de cimentação garantindo fluxo de pasta unidirecional durante operações de cimentação primária e corretiva, pacotes de superfície de teste de poço onde fluidos produzidos sob alta pressão devem ser positivamente impedidos de fluir de volta para separadores de teste e equipamentos de medição, e conjuntos de bombeamento de tubing enrolado exigindo proteção compacta em linha na descarga da bomba de alta pressão. O design de entrada superior é particularmente valorizado em aplicações de plataformas offshore e sondas de perfuração onde as restrições de espaço confinado tornam a remoção do corpo da válvula impraticável, e a capacidade de fazer a manutenção dos componentes internos através do capô superior enquanto o corpo permanece soldado no lugar reduz significativamente as içadas de guindaste e os requisitos de aparelhagem. Esta válvula de retenção também é diretamente intercambiável com modelos de válvulas de retenção de entrada superior FMC Weco, fornecendo aos operadores uma solução alternativa OEM econômica que mantém compatibilidade dimensional e de desempenho total com a infraestrutura de tubulação de união de martelo existente.

Cada Válvula de Retenção em Linha de Aço Forjado com Entrada Superior passa por testes de pressão abrangentes de acordo com os requisitos da API 6A antes do envio, incluindo teste hidrostático de casco a 22.500 psi e verificação de vazamento de sede em pressões diferenciais baixas e altas. Todas as superfícies de vedação recebem aplicação de composto anti-gripagem, e as conexões de extremidade são equipadas com tampas de rosca protetoras e tampões de furo de união para evitar contaminação e danos mecânicos durante o trânsito. A embalagem padrão para exportação consiste em caixas de compensado fumigado de alta resistência com amortecimento interno de espuma moldada, absorvedores de umidade dessecante e etiquetas indicadoras de choque. Pacotes de documentação completos, incluindo certificados de teste de material, relatórios de forjamento, gráficos de teste hidrostático, registros de NDE e certificados de conformidade API 6A acompanham cada remessa de válvula, garantindo rastreabilidade completa desde a matéria-prima até a inspeção final.
