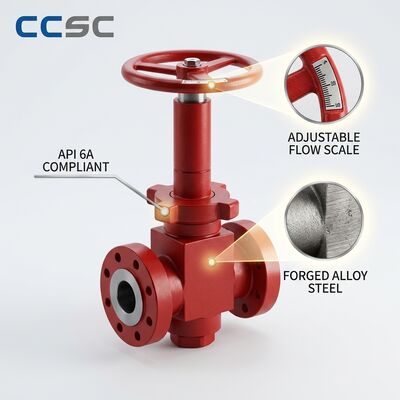

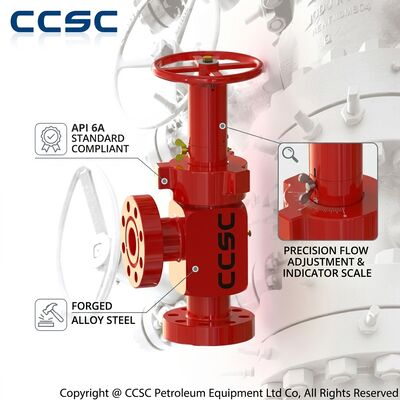

O controle de fluxo remoto ajustável acionado hidráulico 10000psi da válvula de bloqueador API 6A falha no feedback da posição à prova de falhas

A válvula de estrangulamento ajustável com accionamento hidráulico CCSC permite o controlo remoto e repetível do caudal nas instalações de cabeçote de poço e colectores de estrangulamento onde o ajustamento manual é impraticável ou inseguro.A válvula combina o comprovado tipo de agulha estrangulamento ajustável com um atuador hidráulico que posiciona o caule com precisão de acordo com um sinal de controle, permitindo a alteração da abertura do estrangulamento a partir de um painel remoto, de um controlador de processo ou de um sistema de desligamento de emergência.O conjunto é fabricado de acordo com as práticas da API 6A e API 16C e está disponível com configurações de atuadores abertos ou fechados a prova de falhas para corresponder à filosofia de segurança da instalação..

Porque o atuador é accionado por energia hidráulica em vez de esforço manual,O estrangulamento pode ser ajustado enquanto o colector estiver sob pressão de trabalho total sem expor o pessoal à área de alta pressão.Um transmissor de feedback de posição integral informa a posição real do tronco para a sala de controlo, de modo que o operador sempre conhece a verdadeira abertura do estrangulamento em vez de depender de um valor inferido.Esta combinação de operação remota e feedback de posição torna a válvula um componente essencial dos modernos sistemas automatizados de ensaio de poços e otimização da produção.

• Função hidráulica à distância:Posicionamento suave e potente da haste impulsionado por pressão de alimentação hidráulica de 1500 psi a 3000 psi.
• Configuração à prova de falhas:Disponível como fechamento a prova de falhas ou abertura a prova de falhas com retorno da mola para a lógica de segurança específica da instalação.
• Feedback de posição:O transmissor de posição linear dá ao sistema de controlo uma medição ao vivo da abertura do estrangulamento.
• Interface ESD pronta:O actuador responde directamente aos sinais de desligamento de emergência para isolamento rápido do poço a pedido.
• Trim da agulha comprovado:A agulha de carburo de tungstênio e o assento proporcionam controle de fluxo preciso e resistência à erosão em quedas de alta pressão.
• Corpo de aço fundido:Envelope de pressão fabricado a partir de forjas de qualidade com total rastreabilidade do material.
• Desempenho manual:O controlo das rodas de mão permite a operação local durante a colocação em serviço ou quando a energia hidráulica não estiver disponível.

A válvula de estrangulamento reguladora acionada hidráulicamente é especificada para cabeças de poço de plataforma não tripuladas, locais remotos em terra,colectores de estrangulamento automatizados e instalações de processamento em que o caudal deve ser regulado a partir de uma sala de controlo centralÉ utilizado em sistemas de otimização da produção que ajustam continuamente o estrangulamento para manter uma pressão de cabeça de poço alvo,em deslizamentos de medição de caudal multifase que necessitem de uma resposta rápida às condições de fluxo em mudança, e em sistemas de injecção que protegem os reservatórios contra picos de pressão.A válvula é igualmente valiosa em campanhas de teste de poços onde um programa de alterações de estrangulamento é executado automaticamente enquanto os engenheiros monitoram o separador remotamente.

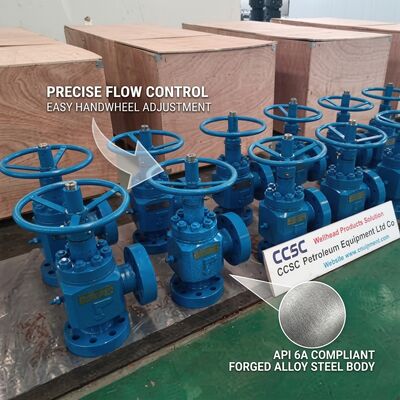

Cada válvula de estrangulamento com accionamento hidráulico é submetida a um ensaio de pressão completa do corpo da válvula e do equipamento, juntamente com um ensaio funcional do atuador, incluindo a verificação do curso,Calibração do tempo de resposta e do feedback de posição à prova de falhasOs certificados de ensaio são emitidos em função do número de série e conservados com a documentação material da unidade completa.As portas do atuador estão ligadas, e o conjunto é protegido contra a umidade e danos mecânicos numa caixa de compensado construída para o efeito.documentação esquemática hidráulica e orientações de comissionamento para a interface do sistema de controlo.
