Válvula de estrangulamento de agulha ajustável flangeada API 6A 2 1/16 polegadas 10000psi forjado liga de aço EE guarnição coletor de estrangulamento

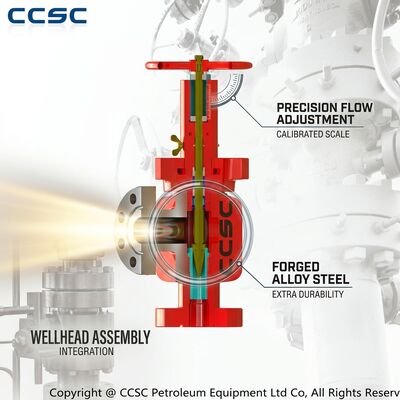

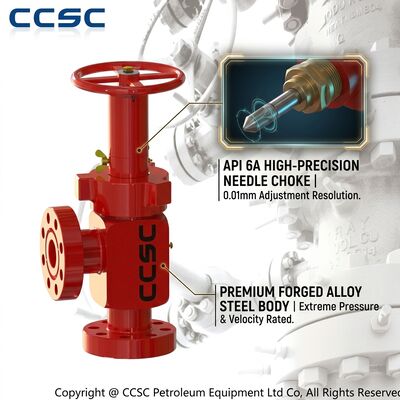

A válvula de estrangulamento de agulha ajustável com flange CCSC é um dispositivo de controle de fluxo API 6A projetado para regulação precisa de efluentes de poço em coletores de estrangulamento, testes de poço e serviços de produção. A válvula utiliza um corpo de liga de aço forjado com conexões de extremidade flangeadas e uma haste de agulha de aço inoxidável que se move para uma sede substituível para controlar a área de fluxo com excelente resolução. Cada unidade é fabricada de acordo com as práticas de projeto API 6A e API 16C, com o ajuste de fluxo completo construído em torno de componentes de carboneto de tungstênio que resistem à ação de corte da areia produzida e do fluido de alta velocidade.

A construção do tipo agulha proporciona ao operador uma relação simples e previsível entre a posição do volante e a taxa de fluxo, e uma escala indicadora usinada no capô mostra a abertura exata em todos os momentos. Isto torna a válvula de estrangulamento flangeada particularmente popular para operações de teste de poços, onde a vazão deve passar por uma série de posições conhecidas enquanto o separador e o equipamento de medição são monitorados. O corpo da válvula foi projetado para instalação flangeada em coletores de estrangulamento, permitindo a remoção rápida do conjunto completo do interno para inspeção sem perturbar a tubulação do coletor.

• Conexões finais flangeadas:O design flangeado com junta de anel combina diretamente com as saídas do coletor de estrangulamento padrão API 6A para uma instalação segura e sem vazamentos.
• Regulação precisa da agulha:a haste da agulha com rosca fina proporciona pequenas alterações incrementais de fluxo para controle preciso dos testes de poço.
• Guarnição de carboneto de tungstênio:a agulha com ponta de metal duro e a sede de metal duro suportam partículas abrasivas e altas quedas de pressão sem erosão rápida.
• Corpo em liga de aço forjado:a estrutura de forjamento homogênea fornece um envelope contendo pressão confiável para serviços severos.

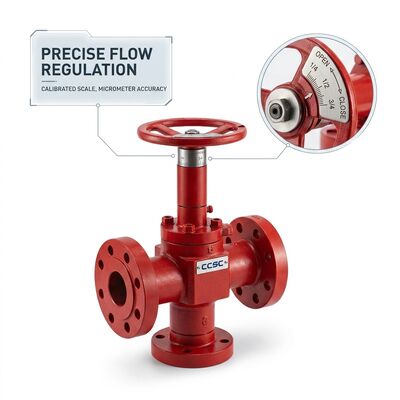

• Escala do indicador:a escala de abertura claramente marcada no castelo mostra a posição da válvula e ajuda a reproduzir pontos de teste exatos.
• Guarnição intercambiável:os conjuntos de agulha e sede são substituíveis em campo e compatíveis com os principais padrões de estrangulamento da indústria.
• Projeto de baixa manutenção:a geometria interna simples e o capô acessível permitem rápida inspeção e troca de acabamentos entre trabalhos.

A válvula de estrangulamento de agulha ajustável flangeada é aplicada em coletores de estrangulamento de perfuração, coletores de estrangulamento de testes de poços, coletores de asa de produção e linhas de fluxo de injeção onde o controle exato da taxa é necessário. As tarefas típicas incluem programas de testes de reservatórios que necessitam de uma sequência de taxas de fluxo estabilizadas, distribuição de gas lift onde cada poço requer um ponto de ajuste individual e sistemas de injeção de água que devem proteger a formação contra picos de pressão. A conexão flangeada torna a válvula fácil de integrar em pacotes de teste montados em skid, e o corpo forjado compacto mantém a área útil geral do coletor pequena, mesmo em classificações de alta pressão.

A CCSC realiza uma sequência completa de testes em cada válvula de estrangulamento flangeada, incluindo testes hidrostáticos do casco, testes de vazamento na sede e verificação de contrapressão de acordo com os requisitos API 6A. Certificados de materiais, registros de tratamento térmico e relatórios de inspeção dimensional são compilados para fins de rastreabilidade, e o acabamento em carboneto de tungstênio é inspecionado quanto à qualidade da superfície antes da montagem. As válvulas são então limpas, protegidas com inibidor de corrosão, equipadas com protetores de flange e enviadas em uma caixa robusta de madeira compensada para exportação. Inspeções de terceiros e pacotes de documentação especial podem ser organizados para atender às exigências das principais empresas petrolíferas.
