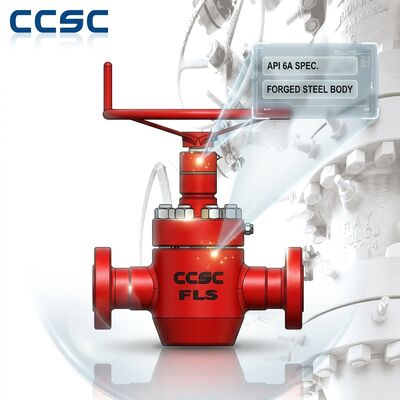

Válvula Gaveta API 6A de Grande Diâmetro com Passagem Livre 7 1/16 Polegadas de Diâmetro Total com Vedação por Pressão Bidirecional Classe Pipeline

A válvula de porta API 6A CCSC de grande furo através de um conduto é uma válvula de capô de vedação de pressão de furo completo desenvolvida para poços de produção de alta taxa,Sistemas de colectores de tubulação e aplicações de linha de fluxo de superfície que exijam perda de pressão mínima e passagem irrestrita de ferramentasOferecido em tamanhos nominais de 7-1/16 polegadas a 11 polegadas, a válvula mantém o diâmetro interno completo da linha de fluxo através do portão, de modo que não há cavidades, bolsos ou borda onde areia, cera,Resíduos ou partículas de hidratos podem acumular-seO projeto é totalmente compatível com a API 6A e segue o bem comprovado FLS através da configuração de conduto que a indústria aceitou por décadas de serviço rigoroso.

Uma vez que a fenda está completamente desobstruída na posição aberta, a válvula de porta de grande fenda é o dispositivo de isolamento preferido em linhas que devem ser enroladas,Medido ou inspeccionado sem retirar a válvula de serviçoO sistema de vedação bidirecional, de metal a metal, proporciona um fechamento fiável em qualquer direcção do fluxo.e a vedação do capô com pressão energética mantém a articulação do corpo apertada à medida que a pressão da linha sobe durante as condições de fechamentoOs operadores de engrenagem são instalados de série nas dimensões maiores para manter o esforço de funcionamento baixo e permitir a abertura e fechamento precisas e controladas da válvula.

• Abertura de poço completo genuína:O furo da válvula corresponde ao diâmetro interno da linha de fluxo para um fluxo ilimitado, baixa queda de pressão e plena piggabilidade.
• Através do portão da laje de condução:A porta de uma peça lisa retrai-se completamente na cavidade do capô, não deixando obstrução no caminho do fluxo.
• Largo intervalo de diâmetro:Disponível em tamanhos de 7-1/16 polegadas, 9 polegadas e 11 polegadas para sistemas de transferência de óleo e gás de alta taxa.
• Segregação bidirecional:Porta de metal a metal e vedação do assento fornece fechamento do gás contra a pressão de qualquer direção.

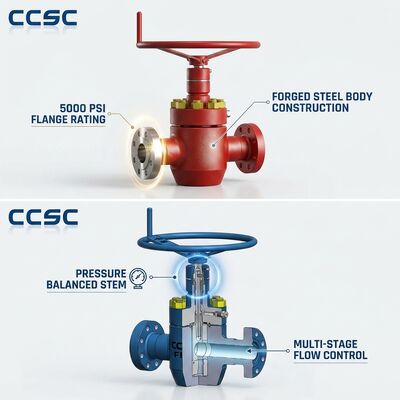

• Capô de vedação sob pressão:Design de carroceria forjada com vedação energizada por pressão, adequado para o trabalho em tubulações de alta pressão e ciclo elevado.
• Padrão do operador de engrenagem:Operação de baixo esforço em furos grandes com indicação da posição da válvula na haste ascendente.

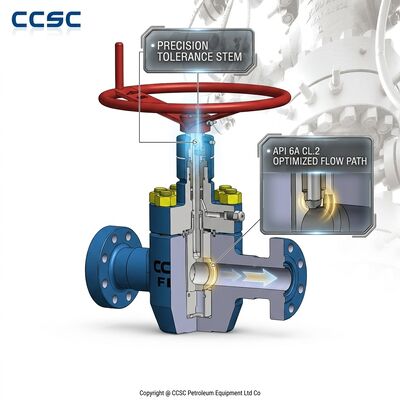

• Geometria da eficiência de fluxo:Caminho de fluxo resistente à erosão que proteja a área de vedação da areia produzida e dos meios abrasivos.

A grande abertura através da válvula da porta do conduto é aplicada em árvores de produção de cabeças de poço de alta taxa, sistemas de colectores de linha troncal, estações de lançamento e recebimento de tubulações,Instalações de carregamento de petroleiros e sistemas de transferência de água produzidos em que o caudal de perfuração total e a capacidade de pigging são obrigatóriosÉ também amplamente utilizado em linhas de exportação de gás que requerem inspecção inteligente periódica de porcos,porque o furo desobstruído permite que as ferramentas de inspeção passem pela válvula sem removê-la da linhaA válvula está igualmente em casa nas estações de recolha em terra e na tubulação superior offshore, e a configuração de grande diâmetro mantém as velocidades de fluxo baixas,que reduz a erosão e prolonga a vida útil das superfícies de vedação.

As válvulas de grande diâmetro são fabricadas com um rigoroso controlo da qualidade da forja do corpo, da resposta ao tratamento térmico e da verificação dimensional da geometria completa do diâmetro.Cada válvula é submetida a um ensaio hidrostático da casca e do assento em ambas as direcções, com ensaio de vedação de gás opcional para serviços críticos, e todos os resultados dos ensaios são registados em relação ao número de série da válvula.secos e tratados com óleo anti-óxido, as extremidades flanqueadas são revestidas com protetores de aço ou plástico e o conjunto é fixado numa caixa de exportação de compensado reforçado com o operador protegido contra danos no trânsito.Documentação de qualidade completa, incluindo certificados de material, registos de solda e relatórios de inspecção dimensional, é fornecido com cada pedido.
