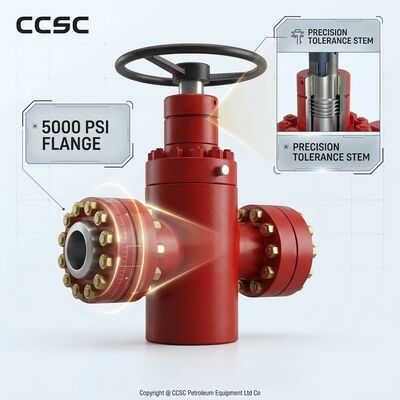

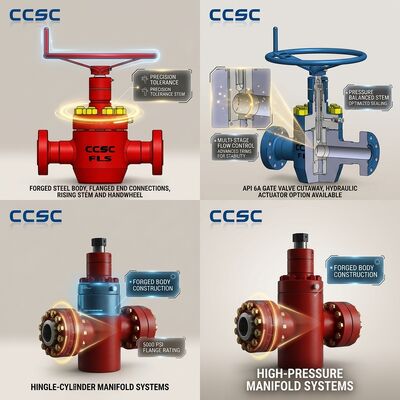

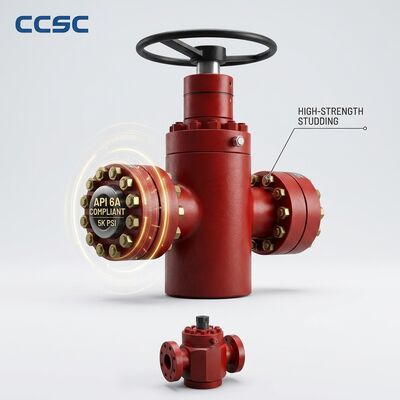

Válvula Gaveta com Selo de Pressão API 6A Acionada Hidraulicamente, Aço Forjado FLS Conduit Passante 10000psi Controle Remoto de Cabeça de Poço

A válvula gaveta de vedação de pressão API 6A com acionamento hidráulico CCSC é de passagem total, através de conduíte FLS, projetada para controle remoto confiável em cabeças de poço críticas, coletores de estrangulamento e serviços submarinos. Um corpo e castelo de aço forjado são combinados com um atuador hidráulico de dupla ação para que a válvula possa ser aberta e fechada rapidamente a partir de um painel de controle ou sistema ESD da plataforma, mantendo o pessoal operacional longe da cabeça do poço durante operações de pressão. O conjunto completo é fabricado e testado de acordo com API 6A, abrangendo testes hidrostáticos de carcaça, testes de sede e testes de vedação de gás de alta pressão, com verificação de desempenho documentada para cada válvula antes do envio.

A geometria da tampa de vedação de pressão utiliza o próprio meio da linha para energizar a vedação da tampa: à medida que a pressão interna aumenta, a força de vedação na junta do anel da tampa aumenta proporcionalmente, o que torna o projeto naturalmente mais forte exatamente quando a válvula é exposta a condições severas de fechamento. Combinada com vedação de metal com metal nas interfaces da porta para a sede, da sede para o corpo e da sede traseira da haste, a válvula fornece uma barreira robusta contendo pressão nas posições aberta e fechada e é adequada para aplicações de produção, injeção, testes de poços e workover.

• Controle do atuador hidráulico:cilindro hidráulico de dupla ação com opção de fechamento à prova de falhas, indicação de posição da chave limitadora e capacidade de acionamento manual para operação de emergência.
• Preparação ESD remota:o atuador faz interface diretamente com a lógica de desligamento da plataforma e sistemas de controle do coletor para isolamento instantâneo sob demanda.
• Vedação metal com metal:portão para assento, assento para corpo, vedação do castelo e assento traseiro da haste são superfícies de vedação metálicas para serviço de longo prazo em poços de gás de alta pressão.
• Furação total através do projeto do conduíte:o furo de abertura total e suave elimina turbulência, erosão e queda de pressão, ao mesmo tempo que permite a passagem de pigs e ferramentas wireline.
• Castelo de vedação de pressão em aço forjado:a vedação do castelo energizada pela pressão da linha fica mais apertada à medida que a pressão aumenta, minimizando caminhos de vazamento externos.
• Guarnição utilizável em linha:o conjunto da comporta e da sede pode ser substituído através da abertura do castelo sem remover o corpo da válvula da linha.
• Rolamento de impulso para serviço pesado:absorve o impulso da haste e mantém o torque de operação manual baixo, mesmo na pressão de trabalho nominal máxima.

Esta válvula gaveta acionada hidraulicamente é amplamente aplicada em árvores de Natal de poços superficiais e submarinos, coletores de produção, coletores de estrangulamento, coletores de teste e sistemas de desligamento de emergência onde as válvulas devem ser operadas de um local remoto. As tarefas típicas incluem plataformas de produção de petróleo e gás, poços satélites não tripulados, estações de injeção de água, sistemas de distribuição de gas lift e isolamento de linhas de fluxo de alta pressão. O atuador pode ser vinculado a sistemas de controle baseados em controlador lógico programável com feedback de posição aberta e fechada, e o projeto de furo completo mantém o caminho do fluxo irrestrito para que a válvula seja igualmente adequada para operações de wireline e flexitubo.

Cada válvula é montada em um ambiente de oficina limpo e submetida a uma sequência completa de testes que inclui testes hidrostáticos do invólucro, testes de vazamento na sede em ambas as direções e um teste de vedação de gás de alta pressão quando especificado. Relatórios de testes, certificados de materiais e documentação de rastreabilidade são compilados para cada peça que contém pressão. As válvulas são então preparadas para exportação com proteção dessecante, protetores de flange e caixas de compensado aparafusadas, com o atuador protegido por uma cobertura contra intempéries instalada. A CCSC pode fornecer pacotes completos de documentação cobrindo conformidade com a NACE, procedimentos de soldagem, relatórios positivos de identificação de materiais e participação em inspeções de terceiros, mediante solicitação.
