Através do conduto de expansão da válvula de porta A516 Gr70 4 polegadas 1500LB Slab Port Pipeline transporte de óleo pigging

Através da válvula de gaveta de expansão de conduíte 4" 1500LB

Introdução do produto

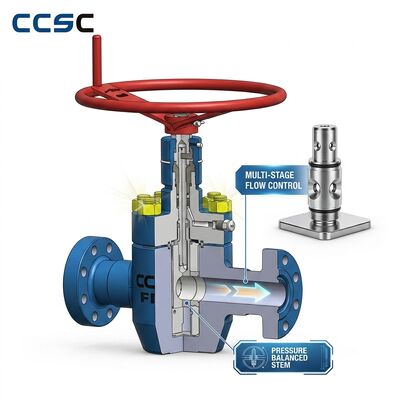

Esta válvula gaveta de expansão de conduíte, também conhecida como válvula gaveta de laje, é projetada para serviços críticos de isolamento de dutos em dutos de transmissão de petróleo e gás de longa distância. A válvula Classe 1500LB de 4 polegadas apresenta um projeto de conduíte de passagem total onde a abertura da comporta corresponde precisamente ao diâmetro interno do tubo quando totalmente aberta, garantindo restrição de fluxo zero e permitindo a passagem desimpedida de medidores de inspeção de tubulação (pigs) e ferramentas de limpeza. O mecanismo de expansão paralela utiliza a pressão da linha para energizar a vedação da sede a jusante, enquanto uma ação de cunha mecânica fornece vedação positiva a montante. Em conformidade com API 6D, esta válvula é ideal para oleodutos brutos, transmissão de gás natural, linhas de produtos refinados e isolamento de cavernas de armazenamento subterrâneo.

Principais recursos e características

• Furação total através do projeto do conduíte:A abertura da comporta corresponde ao diâmetro interno total do tubo quando aberta, proporcionando passagem suave para pigs inteligentes, pigs de limpeza e pigs esféricos sem arranhões ou danos. Isto é essencial para programas modernos de gerenciamento de integridade de dutos.
• Mecanismo de porta de expansão paralela:Ao contrário das válvulas de cunha, a comporta de expansão paralela usa duas metades de comporta separadas com um mecanismo de cunha interno. À medida que a comporta atinge a posição fechada, a cunha expande mecanicamente ambas as metades da comporta para fora, contra as sedes, criando uma vedação positiva. A pressão da linha energiza ainda mais a sede a jusante.
• Capacidade de bloqueio duplo e sangramento (DBB):Com a válvula fechada e a cavidade drenada, as sedes a montante e a jusante proporcionam vedação independente, permitindo a verificação da integridade da vedação através do monitoramento da porta de sangria da cavidade do corpo. Isto satisfaz os requisitos do DBB para isolamento crítico.
• Aprisionamento de cavidade zero:A cavidade da comporta é totalmente evacuada quando a válvula está totalmente aberta ou totalmente fechada. Isso elimina o bloqueio de pressão devido à expansão térmica de fluidos retidos e evita a contaminação do produto entre lotes em tubulações de vários produtos.
• Assentos com alívio automático:As inserções da sede em PTFE energizadas por mola aliviam automaticamente a pressão excessiva da cavidade no lado a montante, evitando a sobrepressurização do corpo de acordo com os requisitos da API 6D.
• Projeto seguro contra incêndio:Certificado de acordo com os padrões de segurança contra incêndio API 6FA/BS 6755 Parte 2 com sede secundária metal-metal que mantém a integridade do fechamento após as sedes macias de PTFE serem destruídas pelo fogo.

Por que nos escolher

• Monograma API 6D licenciado:Nossa instalação de fabricação possui licença de monograma API 6D para válvulas de tubulação, com sistema de qualidade auditado de acordo com os requisitos API Q1.
• Estanqueidade do assento testada a gás:Cada válvula passa por testes de sede de gás de baixa pressão (nitrogênio de 5 a 15 PSI), além de testes hidrostáticos, verificando vazamento zero de bolhas de acordo com os critérios de aceitação API 6D.
• Verificação DBB abrangente:A funcionalidade de bloqueio duplo e sangria é verificada em cada válvula testando independentemente ambas as sedes com a cavidade ventilada, fornecendo certificação de desempenho DBB documentada.
• Experiência em projetos de pipeline:Nossas válvulas de passagem de conduíte são instaladas em grandes projetos de dutos em vários países na Ásia e na África, com pacotes completos de documentação do projeto que atendem aos requisitos do contratante EPC.

Tabela de parâmetros técnicos

Perguntas frequentes

P: Por que um projeto de conduíte passante é importante para válvulas de tubulação?
R: O conduíte passante garante que o diâmetro da válvula corresponda exatamente ao diâmetro interno do tubo quando aberto. Isto é fundamental para: (1) permitir a passagem de pigs para limpeza e inspeção da tubulação, (2) eliminar a turbulência e a queda de pressão na válvula, (3) evitar o acúmulo de sedimentos na cavidade da válvula e (4) evitar a mistura de produtos entre lotes em tubulações de vários produtos. É um requisito obrigatório de acordo com API 6D para válvulas de isolamento de tubulações.

P: O que é DBB (Double Block and Bleed) e quando é necessário?
R: DBB significa que, com a válvula fechada, as sedes a montante e a jusante fornecem vedação independente e a cavidade do corpo pode ser ventilada/drenada entre elas. Isto permite verificar se nenhuma das sedes está vazando antes das atividades de manutenção. O DBB é necessário para isolamento positivo onde os trabalhadores estarão a jusante da válvula, de acordo com os regulamentos de bloqueio/sinalização da OSHA e muitos padrões de segurança do operador.

P: Esta válvula pode ser instalada em qualquer orientação?
R: As válvulas gaveta através de conduíte podem ser instaladas nas orientações de tubulação horizontal ou vertical. Para orientação vertical da haste (haste apontando para cima), aplica-se a configuração padrão. Para a orientação horizontal da haste, são necessárias considerações especiais sobre a haste e o suporte do atuador – especifique a orientação de instalação ao fazer o pedido.
