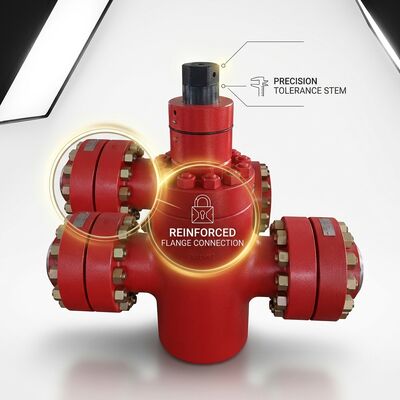

Óleo de aço carbono OS&Y Flanged Gate Valve WCB 8 Inch 600LB API 600 Bolted Bonnet Gear Operated Pipeline

Válvula de porta de flange OS&Y de aço carbono 8" 600LB WCB

Introdução ao produto

Esta válvula de portão de flange OS&Y de aço carbono API 600 é um cavalo de batalha para aplicações de isolamento de tubulações industriais.O corpo de aço carbono fundido ASTM A216 WCB com furo nominal de 8 polegadas e classificação de pressão de classe 600LB oferece serviço confiável de ligação e desligação no transporte de petróleo, linhas de processamento de refinaria, distribuição de gás, tratamento de água e tubulação industrial geral.O projeto de parafuso e jugo externo (OS&Y) exibe claramente a posição da válvula através da altura do caule, protegendo os fios do caule da exposição ao fluido de processo. Um operador de engrenagem bevel fornece a vantagem mecânica necessária para a operação suave de tamanhos de furo maiores. Cada válvula é submetida a testes de concha hidrostática a 1500 PSI e testes de assento por API 598.

Características principais

• OS&Y Rising Stem Design:Os filamentos externos e o indicador ascendente fornecem uma confirmação visual inequívoca da posição da válvula.Prevenção da corrosão e do acúmulo de fibras na interface entre a haste e a mangueira.
• Portão de cunha flexível:The one-piece flexible wedge design accommodates minor body distortions from thermal expansion and pipe stresses while maintaining uniform seat contact around the full circumference for reliable shutoff.
• Operador de engrenagem de bisel:A caixa de engrenagens cónica totalmente fechada e lubrificada com gordura reduz a força da roda de mão para níveis confortáveis para válvulas de 8 polegadas e maiores, fornecendo indicação de posição e paradas de viagem ajustáveis.
• Garrafa de capô de ferida em espiral:O SS316L com junta de enchimento espiral de grafite flexível fornece vedação confiável do capô em todo o envelope de pressão-temperatura e permite o ciclo térmico sem retorque.
• Assentos integrados para o corpo com cara dura:Os assentos usinados diretamente na fundição da carroceria eliminam potenciais caminhos de vazamento dos anéis de assento presos ou roscados.
• Espessura da parede em conformidade com a API 600:A espessura da parede da carroceria excede os requisitos mínimos da norma ASME B16.34 com uma tolerância de corrosão adicional por API 600 para uma longa vida útil.

Por que escolher-nos

• Fabricante licenciado API 600:A nossa fundição e instalação de usinagem tem a licença API 600, garantindo que cada válvula de portão de aço fundido cumpra o padrão internacional mais amplamente aceito para válvulas de portão de refinaria e tubulação.
• Fundição interna e oficina de máquinas:A integração vertical, desde a fundição até à montagem final, dá-nos um controlo completo da qualidade e permite um preço competitivo através da eficiência de fabrico.
• Inspecção radiográfica disponível:Os elementos fundidos do corpo da válvula podem ser fornecidos com inspecção RT de acordo com os requisitos da classe especial ASME B16.34 para aplicações críticas em que a verificação da integridade da fundição é obrigatória.
• Programa de grande inventário:Os tamanhos comuns (2"-12") da Classe 150-600 são mantidos no nosso inventário de armazém para envio imediato, apoiando a rotatividade da planta e substituições de emergência.
• OEM & Private Label:Oferecemos fabricação OEM e embalagens de marca privada para distribuidores de válvulas e empreiteiros EPC com placas personalizadas, especificações de pintura e pacotes de documentação.

Tabela de parâmetros técnicos

Perguntas frequentes

P: Qual é a diferença entre as válvulas de porta OS&Y e NRS?
R: Em uma válvula OS&Y, a haste sobe acima do volante de mão quando se abre, proporcionando uma indicação visual clara da posição e isolando os fios da haste do fluido de processo.As válvulas NRS têm a haste enrolada no portãoOs fios de trama são mais compactos mas expostos a fluidos de processo, tornando-os menos adequados para serviços corrosivos ou de alta temperatura.OS&Y é preferido para aplicações industriais e de refinaria devido às suas vantagens de fiabilidade e manutenção.

P: Por que é necessário um operador de engrenagem para uma válvula de 8 polegadas?
R: Para uma válvula de 8 polegadas da classe 600LB, é necessário aproximadamente 80-120 Nm de binário para funcionar sob pressão diferencial total.Uma caixa de engrenagens esquemática reduz a força do aro da roda de mão para menos de 360N (36 kg)Sem uma caixa de velocidades, a operação da válvula contra a pressão da linha seria fisicamente impossível para a maioria dos operadores.

P: Esta válvula pode ser utilizada para regulação de estrangulamento ou de fluxo?
R: As válvulas de porta são concebidas para ser utilizadas em serviço totalmente abertas ou totalmente fechadas e não devem ser utilizadas para estrangulamento.ErosãoPara aplicações de controle de fluxo, considere as nossas linhas de produtos de válvulas de controle.
