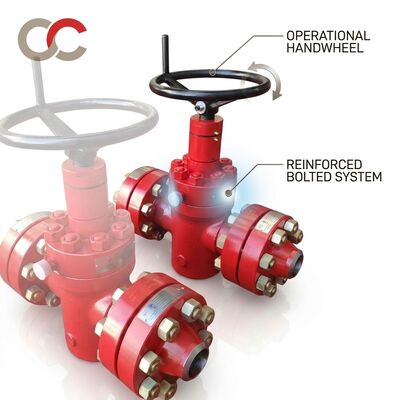

O API 6A flangeou a porta de expansão do selo duplo da polegada 2-1/16 da válvula de porta da fonte de 5000 libras por polegada quadrada PSL3 EE-NL

API 6A válvula de entrada de cabeça de poço com flanges 2-1/16" 5000 PSI

Introdução ao produto

Esta válvula de porta de poço de flanges API 6A é projetada para aplicações de superfície de petróleo e gás a montante, incluindo conjuntos de poços, árvores de Natal, colectores de estrangulamento e isolamento da linha de fluxo.Classificado em 5000 PSI (34.5 MPa) de pressão de trabalho com os requisitos de qualidade PSL3, a válvula apresenta um projeto de porta de vedação dupla de expansão que fornece vedação mecânica positiva em ambos os sentidos a montante e a jusante.O furo nominal de 2-1/16 polegadas com extremidades flanged API 6BX é totalmente compatível com as especificações API 6A 21a edição. Classe de temperatura EE-NL com classe de material EE garante um desempenho fiável em ambientes de serviço ácido (NACE MR0175) a temperaturas de -46°C a 121°C.

Características principais

• Expansão do projeto do portão de dupla vedação:Ao contrário das válvulas de porta de laje convencionais, o mecanismo de porta de expansão usa um portão dividido em forma de cunha que se expande mecanicamente contra ambos os assentos quando fechado,criando um selo mecânico positivo independente da pressão da linhaEsta concepção proporciona uma desligadura sem fugas mesmo a baixas pressões diferenciais.
• Através do conduto de perfuração completa:A abertura do portão corresponde ao furo completo do tubo quando totalmente aberto, eliminando a turbulência, minimizando a queda de pressão e permitindo operações de pigging sem restrição.
• Nível de qualidade PSL3:Requisitos de qualidade abrangentes, incluindo NDE volumétrica (UT/RT) de 100% de todas as peças que contenham pressão, ensaios de impacto Charpy a temperatura mínima de projeto,e total rastreabilidade de acordo com os requisitos da API 6A.
• Compatível com o Serviço Sour:A classe de material EE, em conformidade com a NACE MR0175/ISO 15156, garante a resistência à cracagem por tensão por sulfeto em fluidos de poço que contenham H2S.
• Acessórios de injecção de graxa:Os acessórios de graxa integrados no banco e no tronco permitem a lubrificação em serviço e a injecção de selante de emergência do banco sem remoção da válvula.
• Flancas com estofos da API 6BX:As flanges de articulação de tipo anel (RTJ) com juntas de anel BX fornecem vedação de alta pressão confiável com contato completo de metal a metal.

Por que escolher-nos

• Instalação licenciada com a API 6A:As nossas instalações de fabrico possuem licenças de monograma API 6A e API Q1, auditadas regularmente pelo Instituto Americano do Petróleo.
• Pacote completo de documentação PSL3:Todas as válvulas são enviadas com um livro de registos de fabricação completo (MRB), incluindo certificados de teste de materiais, relatórios de EQM, gráficos de teste de pressão e registros de inspeção dimensional final.
• Gás testado de acordo com o apêndice F da API 6A:Para além dos ensaios hidrostáticos da casca e do assento, as válvulas são submetidas a ensaios do assento de gás a baixa pressão (5-15 PSI de ar ou nitrogénio) para verificar a fechadura à prova de bolhas.
• Apoio ao serviço de campo mundial:Engenheiros de serviços técnicos disponíveis para supervisão da instalação, apoio à colocação em serviço e formação em manutenção em locais de poços em todo o mundo.
• Prazos de execução competitivos:Entre 20 e 30 dias úteis de entrega padrão da nossa instalação licenciada pela API, significativamente mais rápida do que muitos fabricantes dos EUA e da Europa para produtos API 6A comparáveis.

Tabela de parâmetros técnicos

Perguntas frequentes

Q: Qual é a diferença entre PSL2 e PSL3 para válvulas API 6A?
R: A PSL3 exige controles de qualidade significativamente mais rigorosos, incluindo NDE volumétrico (UT ou RT) de 100% de todas as peças que contêm pressão, testes de impacto de Charpy V-notch a temperatura mínima de projeto,e controles mais rigorosos da química dos materiais com total rastreabilidadeO PSL3 é tipicamente especificado para aplicações críticas de cabeças de poços e árvores de Natal onde as consequências da falha são graves.

P: Estas válvulas podem ser utilizadas no serviço H2S (ácido)?
R: Sim, a classe de material EE com conformidade NACE MR0175/ISO 15156 é padrão para as nossas válvulas de porta API 6A.Todas as peças que contêm pressão e que controlam a pressão são submetidas a ensaios de dureza (HRC 22 max) para garantir a resistência à fissuração por tensão do sulfeto.

P: Fornece serviços de inspecção de terceiros?
R: Sim, coordenamos com todas as principais agências de inspeção de terceiros, incluindo Bureau Veritas, SGS, TUV e DNV para testes de testemunhas, verificação de materiais e inspeção final em nossas instalações.A agência de inspecção pode carimbar e assinar toda a documentação de ensaio.
